Сальники набивные


ООО ТМСН производит сальники набивные ТМ 89.00, ТМ 90.00, ТМ 91.00, ТМ 92.00 диаметрами от Ду50 до Ду1400 в соответствии с серия 5.900-2, которая разработана в соответствии с разработанным графиком деталей и узлов зданий канализации и водоснабжения.

Изготовление и применение сальников

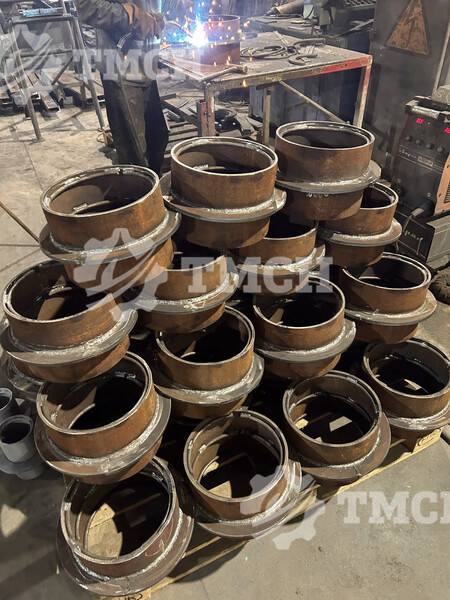

Сальники набивные изготавливаемые на нашей производственной площадке служат для пропускания труб металлических через стены канализационно-водопроводных зданий в сухих и мокрых грунтах по всей стране.

В серии 5.900-2 указанны набивные сальники ТМ 89.00, ТМ 90.00, ТМ 91.00, ТМ 92.00 с длинами корпусов 200 мм, 300 мм, 500 мм и 800 мм для пропускания металлических труб через стены зданий. Металлические трубы с условными проходами диаметрами: 50 мм, 80 мм, 100 мм, 125 мм, 150 мм, 200 мм, 250 мм, 300 мм, 350 мм, 400 мм, 500 мм, 600 мм, 700 мм, 800 мм, 900 мм, 1000 мм, 1200 мм, 1400 мм. При этом шифр сальника указанный в серии соответствует диаметрам пропускаемой через него трубы.

Для изготовления корпусов сальников применяются трубы с наименьшими толщинами стенки. Для корпусов сальников выше 350 диаметра толщина стенки должна быть не менее 8 мм. Сварка корпуса производится полуавтоматами. Шероховатость обрабатываемых поверхностей деталей корпуса набивного сальника Rz150.

Сальник набивной ТМ 89.00, ТМ 90.00, ТМ 91.00, ТМ 92.00 выбирается таким образом, чтобы толщины стенок были меньше или равны длинам корпусов сальников. Для предохранений корпусов набивных сальников от смещений их необходимо надежно закреплять и приваривать к проходящим рядом вертикальным или горизонтальным арматурам.






Технические характеристики и цены

Условные обозначения:

  • D трубы - условный проход пропускаемой трубы, мм
  • D1 - диаметр пропускаемой трубы (наружный), мм
  • D2 - диаметр сальника (наружный), мм
  • D3 - диаметр сальника с толщиной сварного шва для ребер, мм
  • D4 - диаметр сальника с ребрами, мм
  • L - длина сальника, мм
  • Цены указаны в рублях



Сальник набивной ТМ 89.00 по серии 5.900-2. L=200 мм

Обозначение сальника Шифр сальника D трубы Основные размеры сальника L=200, мм Масса, кг Цена за ед.
 серия 5.900-2 D1 D2 D3 D4 d
ТМ 89 Ду50 57 89 114 116 185 7 5.6 896
ТМ 89-01 Ду80 89 115 140 142 215 6.9 1104
ТМ 89-02 Ду100 108 140 165 167 240 8.2 1312
ТМ 89-03 Ду125 133 191 219 221 290 14 2240
ТМ 89-04 Ду150 159 239 273 275 345 10 16 2560
ТМ 89-05 Ду200 219 239 273 275 345 16 2560
ТМ 89-06 Ду250 273 291 325 327 395 18.8 3008
ТМ 89-07 Ду300 325 382 426 428 500 15 34.4 5504
ТМ 89-08 Ду350 377 430 478 480 550 42.7 6832
ТМ 89-09 Ду400 426 484 530 532 600 45.8 7328
ТМ 89-10 Ду500 530 584 630 632 735 57 9120
ТМ 89-11 Ду600 630 672 720 722 810 64.9 10384
ТМ 89-12 Ду700 720 772 820 823 920 78.5 12560
ТМ 89-13 Ду800 820 872 920 923 1030 89.3 14288
ТМ 89-14 Ду900 920 972 1020 1023 1130 98.6 15776
ТМ 89-15 Ду1000 1020 1070 1120 1123 1230 113.7 18192
ТМ 89-16 Ду1200 1220 1270 1320 1323 1430 135 21600
ТМ 89-17 Ду1400 1420 1470 1520 1523 1630 155.5 24880

Сальник набивной ТМ 90.00 по серии 5.900-2. L=300 мм

Обозначение сальника Шифр сальника D трубы Основные размеры сальника L=300, мм Масса, кг Цена за ед.
серия 5.900-2 D1 D2 D3 D4 d
ТМ 90 Ду50 57 89 114 116 185 7 7 1120
ТМ 90-01 Ду80 89 115 140 142 215 8.7 1392
ТМ 90-02 Ду100 108 140 165 167 240 10.4 1664
ТМ 90-03 Ду125 133 191 219 221 290 17.9 2864
ТМ 90-04 Ду150 159 239 273 275 345 10 20.6 3296
ТМ 90-05 Ду200 219 239 273 275 345 20.6 3296
ТМ 90-06 Ду250 273 291 325 327 395 24.1 3856
ТМ 90-07 Ду300 325 382 426 428 500 15 42.5 6800
ТМ 90-08 Ду350 377 430 478 480 550 54.1 8656
ТМ 90-09 Ду400 426 484 530 532 600 57.3 9168
ТМ 90-10 Ду500 530 584 630 632 735 70.9 11344
ТМ 90-11 Ду600 630 672 720 722 810 82.1 13136
ТМ 90-12 Ду700 720 772 820 823 920 98.9 15824
ТМ 90-13 Ду800 820 872 920 923 1030 112.3 17968
ТМ 90-14 Ду900 920 972 1020 1023 1130 124.1 19856
ТМ 90-15 Ду1000 1020 1070 1120 1123 1230 144.5 23120
ТМ 90-16 Ду1200 1220 1270 1320 1323 1430 171.3 27408
ТМ 90-17 Ду1400 1420 1470 1520 1523 1630 198.1 31696

Сальник набивной ТМ 91.00 по серии 5.900-2. L=500 мм

Обозначение сальника Шифр сальника D трубы Основные размеры сальника L=500, мм Масса, кг Цена за ед.
серия 5.900-2 D1 D2 D3 D4 d
ТМ 91 Ду50 57 89 114 116 185 7 9.4 1504
ТМ 91-01 Ду80 89 115 140 142 215 11.6 1856
ТМ 91-02 Ду100 108 140 165 167 240 13.9 2224
ТМ 91-03 Ду125 133 191 219 221 290 24.1 3856
ТМ 91-04 Ду150 159 239 273 275 345 10 28.6 4576
ТМ 91-05 Ду200 219 239 273 275 345 28.6 4576
ТМ 91-06 Ду250 273 291 325 327 395 33.9 5424
ТМ 91-07 Ду300 325 382 426 428 500 15 55.9 8944
ТМ 91-08 Ду350 377 430 478 480 550 73.8 11808
ТМ 91-09 Ду400 426 484 530 532 600 76.5 12240
ТМ 91-10 Ду500 530 584 630 632 735 94 15040
ТМ 91-11 Ду600 630 672 720 722 810 112.2 17952
ТМ 91-12 Ду700 720 772 820 823 920 133 21280
ТМ 91-13 Ду800 820 872 920 923 1030 150.6 24096
ТМ 91-14 Ду900 920 972 1020 1023 1130 166.1 26576
ТМ 91-15 Ду1000 1020 1070 1120 1123 1230 196.4 31424
ТМ 91-16 Ду1200 1220 1270 1320 1323 1430 232.7 37232
ТМ 91-17 Ду1400 1420 1470 1520 1523 1630 268 42880

Сальник набивной ТМ 92.00 по серии 5.900-2. L=800 мм

Обозначение сальника Шифр сальника D трубы Основные размеры сальника L=800, мм Масса, кг Цена за ед.
серия 5.900-2 D1 D2 D3 D4 d
ТМ 92 Ду50 57 89 114 116 185 7 13 2080
ТМ 92-01 Ду80 89 115 140 142 215 16.1 2576
ТМ 92-02 Ду100 108 140 165 167 240 19.3 3088
ТМ 92-03 Ду125 133 191 219 221 290 33.6 5376
ТМ 92-04 Ду150 159 239 273 275 345 10 40.5 6480
ТМ 92-05 Ду200 219 239 273 275 345 40.5 6480
ТМ 92-06 Ду250 273 291 325 327 395 48.1 7696
ТМ 92-07 Ду300 325 382 426 428 500 15 74.5 11920
ТМ 92-08 Ду350 377 430 478 480 550 101.6 16256
ТМ 92-09 Ду400 426 484 530 532 600 103.5 16560
ТМ 92-10 Ду500 530 584 630 632 735 126.2 20192
ТМ 92-11 Ду600 630 672 720 722 810 154.4 24704
ТМ 92-12 Ду700 720 772 820 823 920 180.9 28944
ТМ 92-13 Ду800 820 872 920 923 1030 204.6 32736
ТМ 92-14 Ду900 920 972 1020 1023 1130 226.1 36176
ТМ 92-15 Ду1000 1020 1070 1120 1123 1230 270.4 43264
ТМ 92-16 Ду1200 1220 1270 1320 1323 1430 319.7 51152
ТМ 92-17 Ду1400 1420 1470 1520 1523 1630 369 59040
