Резервуары горизонтальные РГС


Резервуары горизонтальные РГС – это незаменимая вещь на производстве. Они предназначены для хранения и выдачи жидкого сырья, такого как:

  • Светлые и темные нефтепродукты;
  • Смазочные материалы;
  • Масла;
  • Спирты;
  • Питьевая, техническая, пожарная вода;
  • Пищевое сырье.

Их высокая прочность обеспечивает абсолютную безопасность: горизонтальные РГС – резервуары способны выдерживать землетрясения силой до 7 баллов, внутренне давление до 0,07 Мпа.

Благодаря своим техническим характеристикам, они чаще всего используются как хранилище топлива на нефтебазах. Качество стальных горизонтальных РГС – резервуаров подтверждено множество сертификатов и прочих наград.

На данный момент существует более 500 разновидностей горизонтальных РГС – резервуаров, разных по назначению: начиная хранение пищевого сырья и заканчивая хранением нефти. За короткие сроки северо-западный завод «СЗЗМК» произведет специально для Вас качественный товар без задействования рабочих рук: за них все сделают машины!

Вы имеете право выбора характеристик Вашего горизонтального РГС – резервуара. Просто позвоните в нашу фирму и перечислите свои требования относительно производства: они обо всем позаботятся.

Разновидности резервуаров РГС

Завод ООО ТМСН занимается изготовлением самых разнообразных горизонтальных РГС – резервуаров. Вот их перечень:

  • Подземные резервуары с технологическим колодцем;
  • Наземные резервуары;
  • Одностенные подземные и надземные горизонтальные резервуары;
  • Двустенные подземные и надземные горизонтальные резервуары.

Двустенные горизонтальные резервуары традиционно заполняются жидкостью или же азотом. В зависимости от количества секций, выделяют:

  • Односекционные горизонтальные резервуары:
  • Двухсекционные горизонтальные резервуары;
  • Многосекционные горизонтальные резервуары.

Чем большее количество секций, тем больше различных жидкостей Вы можете хранить в горизонтальном РГС – резервуаре. Мы даем 100% гарантию того, что секции являются абсолютно герметичными и смешение жидкостей невозможно.

Основные материалы, которые используют при изготовлении наземных горизонтальных РГС – резервуаров – это легированная, нержавеющая стали или стали, которая предназначена для хранения пищевого сырья. Любой горизонтальный РГС – резервуар включает в себя люк – лаз, стальные ложементы, строповочные рымы. Технические характеристики (диаметр, длина, масса, высота, количество опор и т.д.) горизонтального РВС – резервуара зависят исключительно от его назначения.

Вполне предсказуемо, что горизонтальные подземные РГСп – резервуары имеют большое количество различий относительно надземных. Главное их отличие – это наличие антикоррозийного слоя резино–битумной мастики. Но во всем остальном они абсолютно одинаковы: для изготовления подземных горизонтальных РГС – резервуаров используется все та же сталь Ст3, легированная сталь 09Г2С, нержавеющая стали и сталь для хранения пищевых продуктов. Правда в его стандартную комплектацию помимо люка – лаза, стальных ложементов и строповочных рым входит еще и технологический колодец.

Горизонтальные цилиндрические стальные РГС – резервуары имеют более чем интересную конструкцию. Давайте ознакомимся с ней поближе.

В нее входят:

  • Опорная часть;
  • Днища (торцевые части корпуса);
  • Узлы жесткости;
  • Стенки корпуса;
  • Навесное оборудование.

Существует несколько вариантов изготовления опорной части:

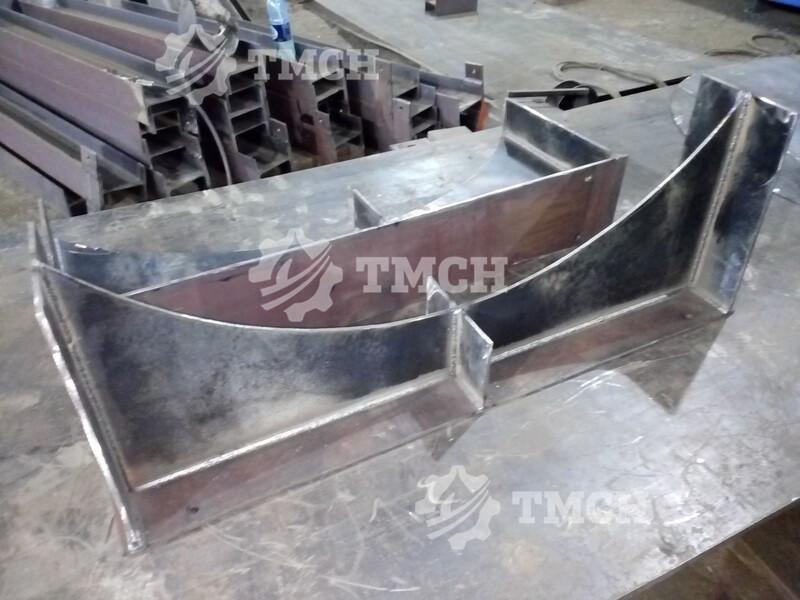

  • Использование стальных опор (опорных стоек);
  • Использование железобетонных седловидных опор;
  • Использование оснований из уплотненного песка с гидрофобным слоем.

Состав резервуаров РГС

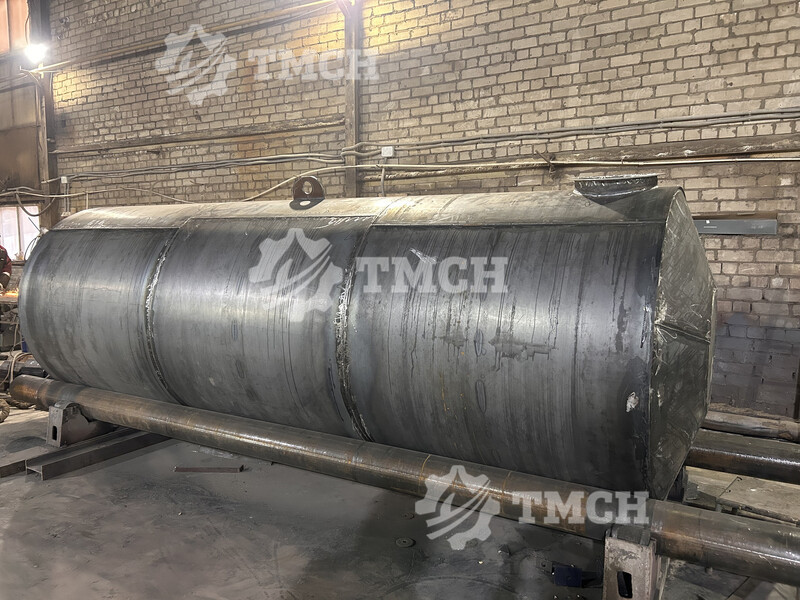

Корпус стальных горизонтальных РГС – резервуаров состоит из двух частей: цилиндрической (стенок) и торцевой (днища). Стенки стальных горизонтальных РГС – резервуаров, или цилиндрическая часть, состоит из металлопроката, а в диаметре может достигать 3,25 м. Толщина металлопроката зависит от технических характеристик, которые желают получить заказчики. Она обеспечивает прочность и устойчивость всей конструкции в целом. Так же корпус оснащен узлами жесткости.

Выделяют два основных вида днищ:

  • Плоские (безреберные или ребристые) днища, которые выдерживают давление до 40 кПа;
  • Конические днища, которые выдерживают давление от 40 кПа до 70 кПа.

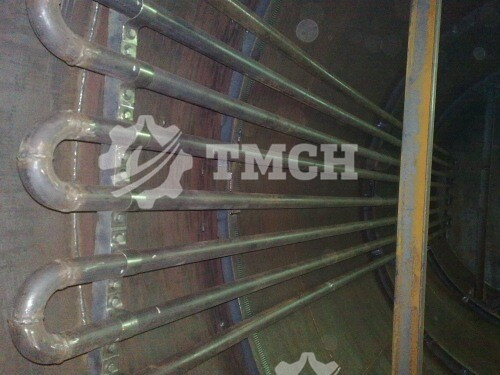

Традиционно стальные горизонтальные РГС – резервуары оснащены люками – лазами, заземлением, антикоррозийным шаром, лестницами, специальным оборудованием для приёма и раздачи, вентиляционные системы. По желанию заказчика, могут быть установлены устройства обогрева. Так же мы гарантируем Вам полную теплоизоляцию стальных горизонтальных РГС – резервуаров.




Технические характеристики

Объем

усло вный, м3

Внутренний диаметр, D, м3

Толщина стенки, S, мм

Габаритные размеры (LxBxH), мм

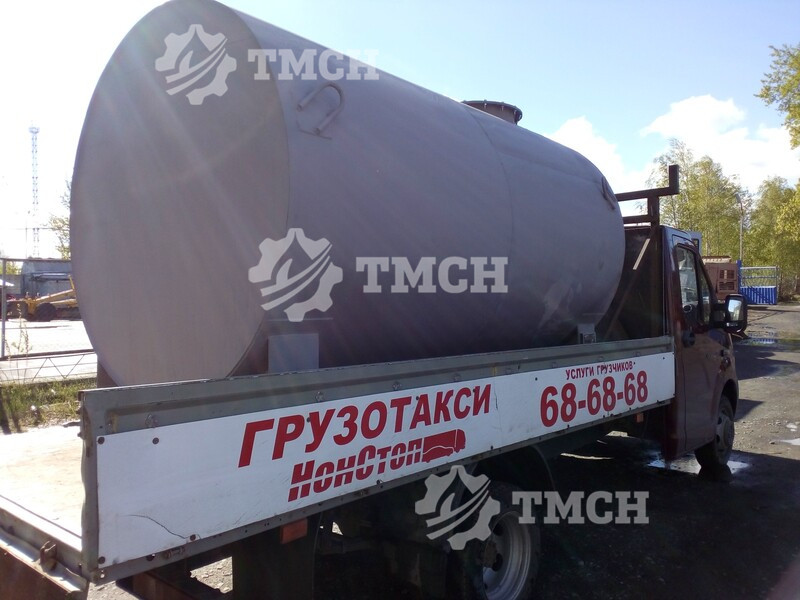

Габаритные размеры в транспортном положении (LxBxh), мм

Масса резер вуара (без транс портных опор), кг

Масса резер вуара с транс портными опорами, кг

5

1600

5

2680х1730х1795

2680х1730х1890

770

850

7

3670х1730х1795

3670х1730х1890

1085

1165

10

5175х1730х1795

5175х1730х1890

1390

1470

15

7675х1730х1795

7675х1730х1890

1920

2000

20

2000

6

6670х2055х2200

6670х2055х2360

2630

2770

25

8210х2055х2200

8210х2055х2360

3100

3240
